BHシリーズ
シリーズ特徴
シリーズ特徴
Raspberry Pi®で作ったプロトタイプを産業用でも活用できるように当社で開発したハードウェアです。
Raspberry Pi®の基本スペック及びI/Oに準拠し、OSもRaspbianベースなので、Raspberry
Pi®で動かしていたプログラムがそのまま動きます。電源強化やノイズ対策など様々な強化をし、プロトタイプの実用製品化を実現したハードウェアです。
利用用途は様々であり、ユーザーサイドでプログラムを開発しBHシリーズを使い、FA向け、見守りサービス、土木、放送関連などIoT各種デバイスとして利用されています。
※Raspberry Pi®は、イギリスのラズベリーパイ財団によって開発されたARMプロセッサを搭載したシングルボードコンピュータです。
Raspberry Pi®の基本スペック及びI/Oに準拠し、OSもRaspbianベースなので、Raspberry
Pi®で動かしていたプログラムがそのまま動きます。電源強化やノイズ対策など様々な強化をし、プロトタイプの実用製品化を実現したハードウェアです。
利用用途は様々であり、ユーザーサイドでプログラムを開発しBHシリーズを使い、FA向け、見守りサービス、土木、放送関連などIoT各種デバイスとして利用されています。
※Raspberry Pi®は、イギリスのラズベリーパイ財団によって開発されたARMプロセッサを搭載したシングルボードコンピュータです。
BHについてはお問い合わせフォームよりお問い合わせ下さい。
各種環境試験済
・0℃・50℃ 恒温槽24時間
・静電気接触 4KV試験
・静電気放電 8KV
・静電気放電 ACラインに1KV
・電源ボード電導妨害波試験
・IEC61000-4-3 放射イミュニティ10Vm
・0℃・50℃ 恒温槽24時間
・静電気接触 4KV試験
・静電気放電 8KV
・静電気放電 ACラインに1KV
・電源ボード電導妨害波試験
・IEC61000-4-3 放射イミュニティ10Vm
Raspberry Pi搭載
BHシリーズはRaspberry Piの基本スペック及びI/Oに準拠。
OSもRaspbianベースなので、Raspberry Piで動かしていたプログラムがそのまま動きます。
OSもRaspbianベースなので、Raspberry Piで動かしていたプログラムがそのまま動きます。
電源強化
Raspberry Pi®は電源が不安定であり、さらにマイクロUSBポートは内部抵抗が高く本来は電源供給に適していません。
BHシリーズは内部にレギュレータを持ち、独自電源回路かRaspberry Piピンヘッダ経由で５Vを安定供給。
電源に不安があったRaspberry Piも、より安定した動作が可能になりました。
内部抵抗が高いMicroUSBポートは電源供給に使用しません。
BHシリーズは内部にレギュレータを持ち、独自電源回路かRaspberry Piピンヘッダ経由で５Vを安定供給。
電源に不安があったRaspberry Piも、より安定した動作が可能になりました。
内部抵抗が高いMicroUSBポートは電源供給に使用しません。
多方面からの安定性強化
ノイズ対策
Raspberry PiのGPIOポートには数百mVのノイズが乗っており、人間が手で触れても誤動作を起こす場合があります。
BHシリーズでは金属ケースやグランド処理などで、これらの問題を大幅に改善。
ノイズレベルも数十mVにまで抑えこんでいます。
BHシリーズでは金属ケースやグランド処理などで、これらの問題を大幅に改善。
ノイズレベルも数十mVにまで抑えこんでいます。
WDT（ウォッチドッグタイマー）有効化
BHシリーズは、Raspberry PiのSoCに搭載されたWDTを有効にし、万が一CPUが暴走した場合でも、ハードウェア的にCPUをリブートさせます。
そのためシステムが現場でハングアップしたままになる可能性を非常に低く抑えています。
そのためシステムが現場でハングアップしたままになる可能性を非常に低く抑えています。
熱暴走対策
CPUからケースへ放熱処理をしているため熱暴走の心配がありません。
サージ・静電気耐性強化
金属筺体によるケーシング、グランド処理などを適切に行うことにより、雷サージ、静電気耐性がフィールド機器並みに強化されています。

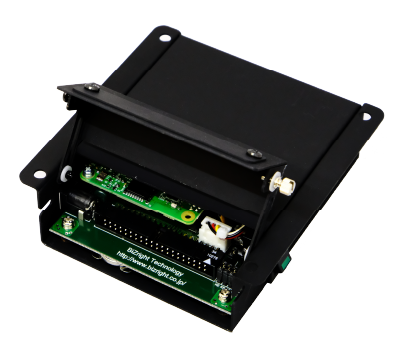

BH2 / BH3
突然の電源断に耐えるコンデンサ型UPS搭載
RaspberryPiはLinuxベースのOSのため、正常なシャットダウンプロセスを実行しないと、OSのクラッシュやSDカードの破壊を招く恐れがあります。BHシリーズは、大容量のコンデンサを使用し、シャットダウンに必要な電気量を起動とともに急速充電。電源断からおよそ30秒間の動作を可能にしました。
外部電源のダウンを割込信号としてGPIOで検出し、安全なシャットダウンを実行します。
ブレーカー連動で他の機器とまとめて電源を切られる所でもご利用いただけます。
外部電源のダウンを割込信号としてGPIOで検出し、安全なシャットダウンを実行します。
ブレーカー連動で他の機器とまとめて電源を切られる所でもご利用いただけます。
源断に耐えるコンデンサ型UPS搭載
- ●汎用スイッチ
- モニターやキーボードなどを接続できない用途でも各種設定や操作に便利です。
- ●RTC(リアルタイムクロック)
- ボタン電池駆動のRTCデバイスを搭載。オフラインでのリアルタイム管理が可能です。
- ●電源スイッチ
- 電源OFF時にはシャットダウン回路と電源スイッチが連動して動作します。
- ●LED(BH3、シリアル番号:BH3020000以降）
- 汎用LED（オレンジ）を搭載。運用監視等に利用可能です。
警告
- 本機を分解、改造は絶対しないでください。
- 屋外や湿気の多い場所、水滴などのかかる場所では絶対に使用しないでください
注意事項
- テクニカルノートに記載されていない操作・拡張などを行う場合は、弊社WEBサイトに掲載されている資料や各種データシートなど、技術情報を十分に理解した上で、お客様自身の責任で安全にお使いください。
- 本製品は次のような場所でのご利用はお避けください。
-直射日光が当たる場所
-ぐらついた台の上や本機を固定しない状態での不安定な高い場所。
-ほこり・油煙等の多い場所落下による怪我や火災、故障、感電などの原因になる場合があります。
- 本製品に搭載している一部の部品が発熱により高温になる場合があります。
電源が入っている間、または電源切断後本体の温度が下がるまでの間は、基板上の電子部品、およびその周辺部分には触れないでください。
周囲の温度や取扱いによっては、やけどの原因となる恐れがあります。 - 本製品は、機能・精度において極めて高い信頼性・安全性が必要とされる用途（医療機器、交通関連機器、燃焼制御、安全装置等）での使用を意図しておりません。
これらの設備や機器・システム等に使用された場合において、人身事故、火災、損害が発生した場合、当社はいかなる責任も負いかねます。 - 温度が低い場所から高い場所へ本機を急に移動させると、結露が発生する場合があります。
結露が発生した場合は、本機が室温と同じくらいの温度になるのを待ってから使用してください。 - 照明器具（インバーター蛍光灯）・通信機器（携帯電話）など一部の機器とは干渉を起こし、ご利用のOSやプログラムよっては誤作動を起こす可能性がありますので、十分に検証を行った上でご利用ください。
